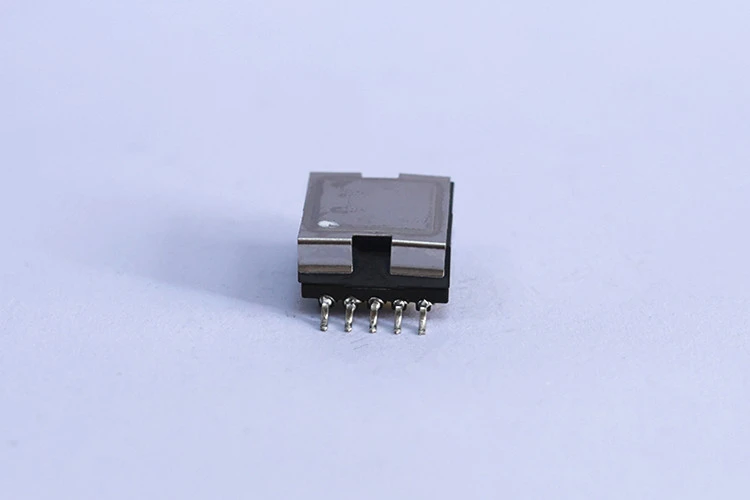

Ознайомлення з продуктом
Зворотний трансформатор РК-дисплея є основним магнітним компонентом ізольованих джерел-живлення малої потужності для управління РК-дисплеєм. По суті, це зв’язаний індуктор із повітряним зазором, який поєднує функції перетворення напруги, електричної ізоляції та накопичення енергії. Його номінальна потужність зазвичай менше або дорівнює 50 Вт, і він широко використовується в платах підсвічування РК-дисплеїв, адаптерах і допоміжних джерелах живлення. Загальні конфігурації ядра включають тип EE, тип EC і тип EDR.
Особливості продукту
Основними матеріалами серцевини, які зазвичай використовуються для РК-трансформаторів, є марганець-цинк PC40 і PC44.
Щоб запобігти насиченню зміщення постійним струмом, покращити накопичення енергії та зменшити ефективну проникність, сердечник зазвичай використовує структуру з центральним-зазором із повітряним зазором у центральній частині.
Продукт має відносно просту структуру, низьку вартість, легку реалізацію кількох вихідних напруг постійного струму, компактний розмір і високу ефективність роботи. Він підтримує повністю автоматизоване виробництво з хорошою послідовністю, що робить його найкращим вибором для-рентабельних трансформаторних рішень.
Поля застосування
РК-трансформатори зворотного ходу в основному застосовуються для:
FAQ
З: Які функції просочування лаком і процес запікання для звичайних трансформаторів?
A: Механічно закріпіть обмотку та магнітний сердечник, щоб запобігти чутному шуму та вібрації, спричиненій змінним струмом.
Просочіть або заповніть проміжки в обмотці, щоб підвищити діелектричну міцність і забезпечити захист від проникнення вологи.
Покращте здатність до розсіювання тепла, щоб мінімізувати стабільне-підвищення температури під час безперервної тривалої-роботи.
Параметри продукту
|
Номер моделі: |
EDR3012 |
Витримує напругу: |
2500В/60С/2мА |
|
Номінальна потужність: |
80W |
Температурний клас: |
Клас F |
|
індуктивність: |
250uH±10% |
Коефіцієнт обертів: |
31:8:8:6 |
