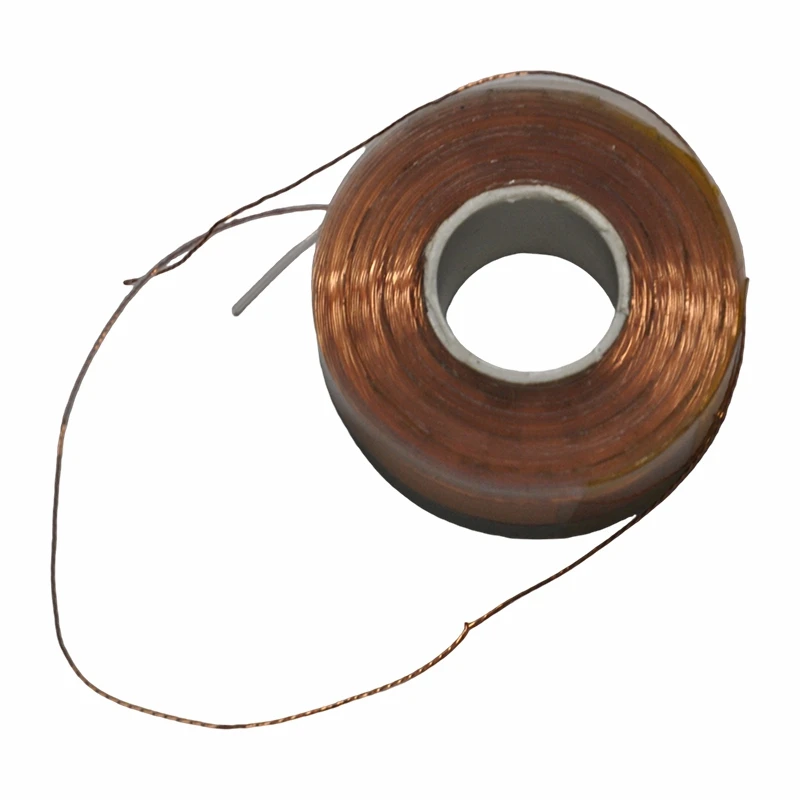

Air Core Toroid

Тороїдальна котушка з повітряним сердечником — це електронний компонент на основі тороїдальної структури, рівномірно намотаний ізольованим дротом (зазвичай 2UEW) на не-магнітну котушку (або без бобіни), і не містить феромагнітного чи магнітного сердечника, такого як залізні або магнітні сердечники. Його основною функцією є використання принципу електромагнітної індукції для накопичення енергії, фільтрації сигналу, електромагнітного зв’язку та високо{3}}передачі сигналу. Його індуктивність в основному визначається такими параметрами, як кількість витків котушки, діаметр обмотки та провідні характеристики матеріалу дроту. Це незамінний основний компонент високочастотного-електронного обладнання та точних приладів. Номінальний струм коливається від 0,1 до 50 А, індуктивність — від 0,1 мкГн до 5 мГн (зазвичай між 5 мкГн і 1 мГн), а добротність може досягати 80 або вище. Він широко використовується в комунікаційному обладнанні, споживчій електроніці, автомобільній електроніці та інших галузях і особливо добре -підходить для таких застосувань, як фільтрація високих-частот, радіочастотний зв’язок, зв’язок сигналів та електромагнітна індукція.

Особливості виробу тороїдальної котушки з повітряним сердечником наступні:

• Тороїдальна котушка з повітряним сердечником являє собою індуктор, намотаний емальованим дротом. Діаметр дроту оптимізується на основі вимог до номінального струму та частоти. Для високочастотних-продуктів часто використовуються тонкі-скручені дроти, щоб зменшити скін-ефект і мінімізувати високочастотні-втрати.

• Він має замкнуту тороїдальну структуру намотування з рівномірним і щільним розташуванням дроту. Оскільки немає магнітних сердечників, залізних сердечників чи інших магнітопровідних носіїв, немає ризику магнітного насичення.
